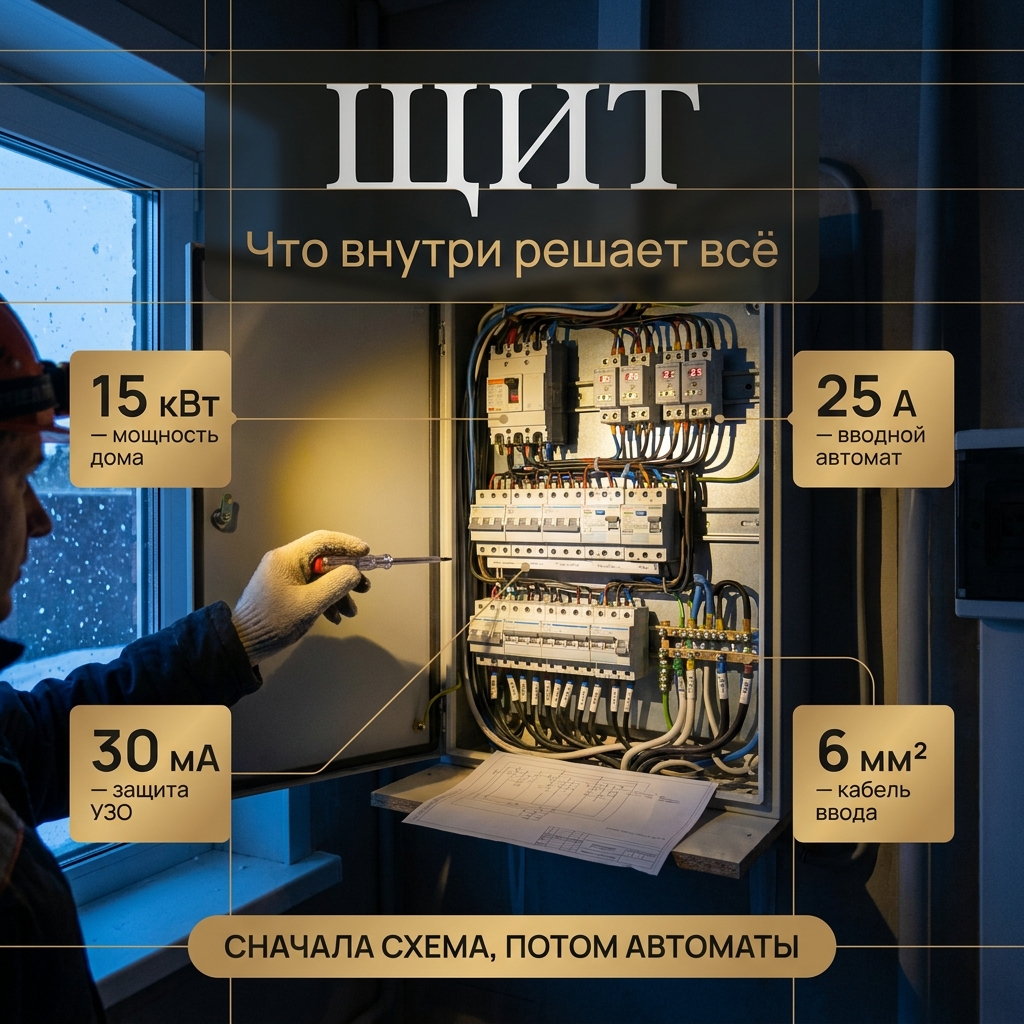

Электрощит для частного дома: что внутри решает всё

Звонок в семь утра: в доме +12, котёл встал, свет моргает, а в щите всё «как будто работает».

Приехал электрик, вскрыл крышку — и выяснилось, что вводной автомат на 63 А стоит на кабеле, который держит 35.

Хозяин, назову его Сергей, поменял щит, но уже после пожара в распредкоробке. Переделка с заменой части проводки обошлась в 90–140 тысяч рублей.

А началось всё с одной экономии: щит собрали «на глаз», без однолинейной схемы.

Электрощит для частного дома — это не коробка с автоматами. Это распределение нагрузки и защита людей. Разберу, что в нём должно быть и как проверить свой, не вскрывая.

⚡ Вводной автомат на 63 А при вводе 15 кВт — лишний запас, который опасен

Вводной автомат защищает кабель, а не технику. Он должен отключиться раньше, чем провод нагреется.

Если ввод 15 кВт при 220 В — это около 68 А тока. При 380 В на три фазы нагрузка делится.

Частая ошибка: ставят автомат «с запасом» на 63–80 А на тонкий кабель. Кабель перегреется, а автомат промолчит.

Правило простое: номинал вводного автомата согласуют с сечением кабеля и выделенной мощностью, а не берут побольше.

Ориентир по сечению меди для частного дома:
— 6 мм² — примерно до 10 кВт
— 10 мм² — примерно до 15 кВт
— 16 мм² — с запасом под рост нагрузки

Точный подбор — по ПУЭ, с учётом способа прокладки и длины. Это как раз то, что фиксируется в однолинейной схеме.

🛡️ УЗО или дифавтомат — то, что спасает жизнь, а не технику

Автомат защищает провод от перегрузки и короткого замыкания. От удара током он не спасёт.

За утечку тока отвечает УЗО. Оно отключает линию, когда ток уходит «мимо» — через воду, корпус или человека.

Для розеточных групп и влажных зон — УЗО на 30 мА. Это противопожарный и «противочеловеческий» порог.

Для ввода часто ставят противопожарное УЗО на 100–300 мА — оно ловит утечки в проводке дома в целом.

Дифавтомат — это автомат и УЗО в одном корпусе. Удобно, когда мало места, но при срабатывании не сразу понятно, что случилось: перегруз или утечка.

Что должно стоять на влажных и уличных линиях обязательно:
— ванная и санузел
— бойлер и стиральная машина
— уличные розетки и насос
— тёплый пол

Если на эти группы нет УЗО 30 мА — щит собран неправильно, сколько бы красиво ни выглядел.

🔌 Группы: когда весь дом на двух автоматах — это не щит, а лотерея

Видел щиты, где весь первый этаж — одна линия розеток и света. Выбивает автомат — темно везде сразу.

Нагрузку делят на группы, чтобы авария на одной линии не гасила дом и чтобы защита срабатывала точно.

Разумный минимум групп для дома 120–150 м²:
— освещение по этажам — отдельно
— розетки по комнатам — отдельно
— кухня (мощная техника) — своя линия
— котёл и насосы — отдельная линия без УЗО-помех
— бойлер — отдельно
— стиральная и посудомоечная — отдельно
— улица и хозблок — отдельно

Котёл выделяют отдельной группой со своей защитой, чтобы ложное срабатывание соседней линии не оставило дом без тепла в мороз.

Чем лучше разбиты группы, тем проще жить и искать неисправность. Это видно на однолинейной схеме сразу.

📉 Реле напряжения: 300 рублей защиты против сгоревшей техники на 200 тысяч

В частном секторе скачки напряжения — обычное дело. Обрыв нуля на линии — и вместо 220 В приходит 300–380 В.

За секунды выгорает всё, что включено: холодильник, котёл, насосная автоматика, зарядки.

Реле напряжения отключает дом, когда напряжение выходит за пределы, и включает обратно, когда норма вернулась.

Настройка под сеть обычно такая:
— нижний порог — около 170 В
— верхний порог — около 250 В
— задержка включения — 1–3 минуты

Стоит реле недорого, а защищает технику на сотни тысяч. При трёх фазах его ставят на каждую фазу или берут трёхфазное.

Это тот случай, когда маленькая деталь в щите окупается с первого же скачка.

🧩 Типовая логика щита на 15 кВт — простая и читаемая

Если собрать по уму, порядок внутри такой, сверху вниз:
— вводной автомат по кабелю
— реле напряжения
— противопожарное УЗО на ввод
— групповые автоматы с УЗО 30 мА на влажные линии
— отдельные линии котла, насоса, бойлера

Каждый автомат подписан: что это за линия и на сколько ампер. Без подписей щит превращается в загадку для следующего электрика.

Главная неудобная правда: красивый щит с кучей модулей ещё не значит правильный. Можно поставить дорогие автоматы и не поставить УЗО на ванную.

Проверить свой щит можно безопасно, не вскрывая:
— нажмите кнопку «ТЕСТ» на УЗО — должно отключиться
— посмотрите, подписаны ли группы
— проверьте рукой, не греется ли крышка в районе ввода
— убедитесь, что есть защита от скачков напряжения

Всё, что требует снятия крышки и работы под напряжением, — только электрику. Руками в щит не лезьте.

Это общие рекомендации; состав щита под ваш дом считают по нагрузкам и вводу, а сборку и пусконаладку делает специалист на месте.
