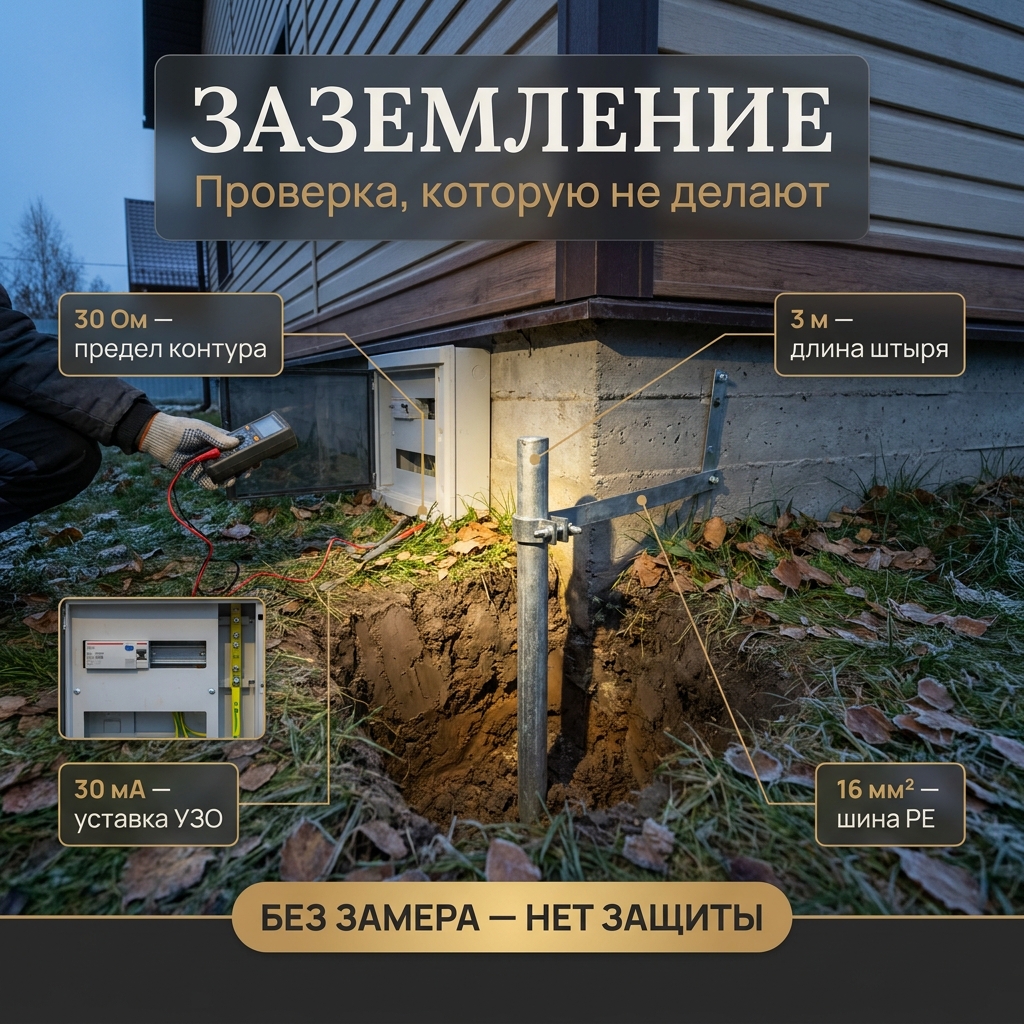

Заземление частного дома: проверка, которую не делают

Корпус стиральной машины бьёт током. Хозяин, Андрей, думал — заземление есть, электрик же «всё подключил».

Проверка показала: заземляющий проводник в розетке висит в воздухе. Ни к чему не прикручен.

Переделка обошлась в 40–70 тысяч: контур во дворе, новая линия от щита, вскрытие части отделки под штробу. Всё потому, что заземление не проверили перед чистовой.

Теперь по порядку — от последствия к причине.

🔌 Почему корпус под напряжением, если «заземление есть»

Заземление в частном доме — не формальность и не «зелёный проводок для красоты». Это путь, по которому утечка уходит в землю, а не в человека.

Если провод обрывается где-то в стене или не прикручен к контуру — его как будто нет. Розетка выглядит исправной, тестер тишина, а корпус техники ждёт своего часа.

Самое коварное: пробой появляется не сразу. Изоляция стиралки или бойлера пробивает через год-два эксплуатации.

К этому моменту стены зашиты, плитка уложена, и штробить заново — больно и дорого.

⚡ TN-C-S и TT: какую систему вам реально сделали

В частном доме встречаются две схемы заземления.

TN-C-S — заземление приходит с линии электроснабжения, разделяется в щите на рабочий ноль и защитный проводник (PE).

TT — свой контур заземления во дворе, независимый от линии.

Разница принципиальная. В TN-C-S точка разделения PEN на N и PE должна быть выполнена правильно и один раз — обычно во вводном щите, по ПУЭ.

Частая ошибка: PE «берут» из розетки с нулём, скрутив их вместе. Это не заземление, это опасная подмена.

При обрыве нуля на линии корпус техники окажется под фазным напряжением. Через тот самый «ноль-землю».

Для воздушных линий, где ноль может оборваться, ПУЭ прямо требует повторного заземления на вводе. Его часто не делают.

🧪 Сопротивление контура: цифра, которую никто не мерил

Контур заземления — это не просто «забили штырь и хватит».

У него есть измеримая характеристика — сопротивление растеканию тока.

Для системы TT и повторного заземления есть нормируемые значения по ПУЭ, они зависят от напряжения и системы.

Ориентир, который чаще всего называют для частного дома:

— не более 30 Ом для повторного заземления на вводе
— не более 4–10 Ом для контура TT при 220/380 В

Один штырь на полтора метра в сухом песке может дать 100–300 Ом. Это почти ничего.

Нормальный контур — это три-четыре электрода по 2–3 метра, связанные полосой, с замером после монтажа.

Замер делает специалист прибором и выдаёт протокол. Если протокола нет — считайте, что сопротивление контура вам неизвестно.

Без цифры в протоколе «заземление сделано» — это слова, а не факт.

🛡 Что даёт УЗО без заземления, а что — нет

Отдельный спор: «У меня УЗО стоит, зачем заземление».

УЗО и заземление решают разные задачи и работают в паре.

Что делает УЗО:

— отключает линию при утечке тока (например, через тело человека)
— защищает даже без заземления, если ток утечки достиг порога

Чего УЗО не делает:

— не уводит потенциал с корпуса заранее
— не сработает, пока утечка не превысит уставку

Без заземления корпус техники может стоять под напряжением, и УЗО молчит, пока вы не коснётесь прибора и землю одновременно.

С заземлением утечка уходит в землю сразу, УЗО видит дисбаланс и отключает линию до того, как вас ударит.

То есть заземление делает защиту быстрой и предсказуемой. УЗО без PE — это подстраховка, а не замена.

Для розеточных групп и влажных зон ориентир уставки УЗО — 30 мА.

🔎 Как проверить своё заземление, ничего не вскрывая

Вскрывать щит и трогать провода под напряжением — нельзя. Но кое-что видно снаружи и безопасно.

Что проверить самому:

— выходит ли из дома во двор заземляющая полоса или проводник к контуру
— есть ли во дворе забитые электроды, площадка с болтовым соединением
— есть ли на руках протокол замера сопротивления с цифрой в Омах
— подписаны ли в щите группы и стоит ли УЗО с кнопкой «Тест»

Кнопку «Тест» на УЗО нажать можно — при исправном оно отключится. Это проверка механизма, но не заземления.

Если контура во дворе нет, а в розетках третий контакт «есть» — это повод звать специалиста с прибором.

Настоящую проверку — целостность PE и сопротивление контура — делает электрик замерами. Без догадок.

💸 Где на заземлении теряют деньги

Переплачивают в двух крайностях.

Одни экономят: один штырь, скрутка нуля и земли, никакого замера. Экономия 15–20 тысяч на монтаже — и риск удара током плюс переделка после отделки.

Другие платят за «модульно-штыревой комплект премиум», когда по грунту хватило бы обычного оцинкованного контура с замером.

Правильный подход — не бренд электродов, а результат: цифра сопротивления в протоколе и грамотная точка разделения в щите.

Это общие рекомендации; схему под ваш дом считают по вашим данным, а монтаж и замеры делает специалист на месте.

Заземление дешевле и безопаснее закладывать на этапе электрики, до стяжки и отделки. Потом каждая ошибка стоит в разы дороже.
